コンポーネント構成
BizRobo! Basic とは
無制限のロボット作成と複数人の同時開発を可能にする RPA ツールです。 大規模な業務自動化に適しており、ロボット実行アプリや、ロボット、ユーザー、スケジュールの 高度な統合管理が可能です。 開発コストと管理コストを抑えることができ、大量のロボット実行処理と開発が実現可能です。

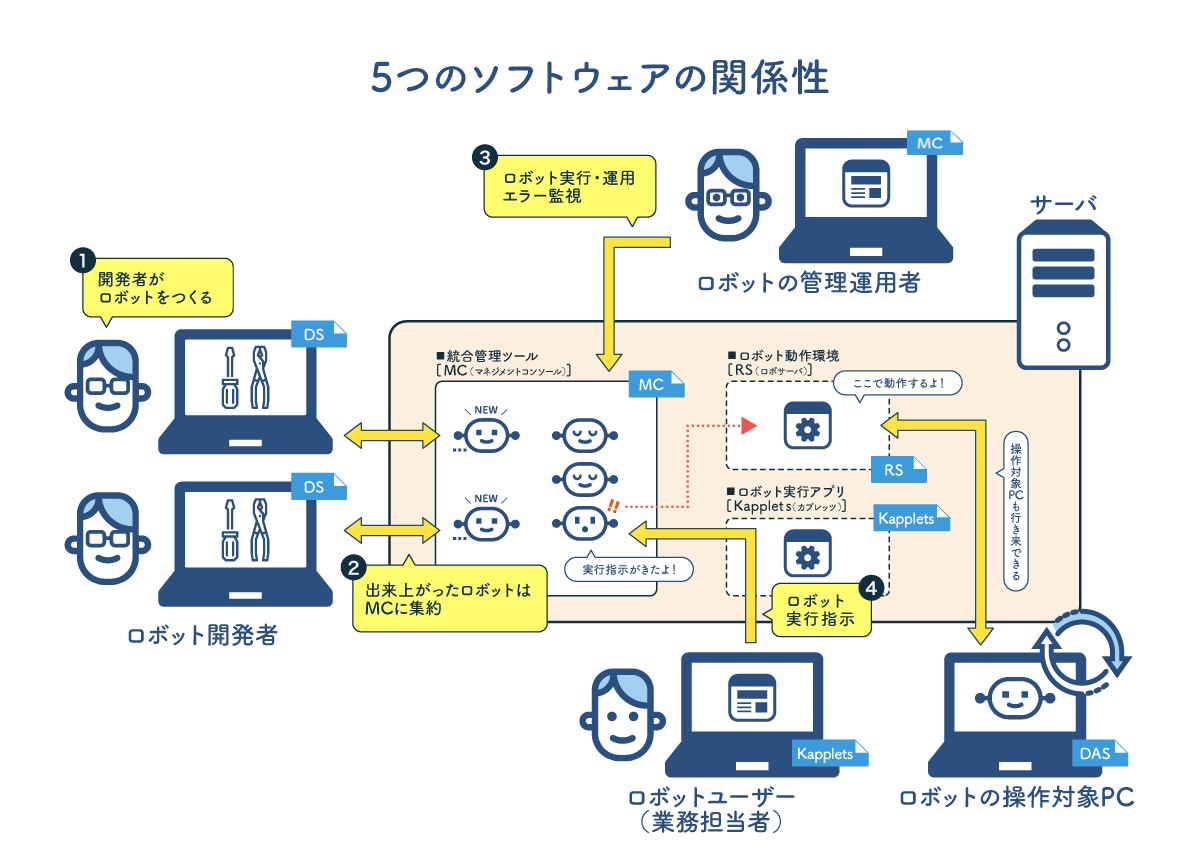

コンポーネントの種類
BizRobo! Basic のコンポーネントは、次の 5 つです。
| コンポーネント名 | 略称 | 用途 |
|---|---|---|
| Management Console | MC | ロボットを管理するための Web コンソール。スケジュール実行・ライセンス管理などを行います。 |
| RoboServer | RS | ロボットを実行するサーバーです。 |
| Design Studio | DS | ロボットを作成するための統合開発環境です。 |
| Desktop Automation Service | DAS | ロボットがデスクトップアプリを操作するための常駐コンポーネントです。 |
| Kapplets | - | ロボットをブラウザから実行できるコンポーネントです。 |
本書では、以後上記の略称を使用します。
BizRobo! システム構成について
BizRobo! の初期構成は、「PoC（Proof of Concept）」を簡易に実現できるよう、H2データベースを含んだ構成になっています。 そのため、BizRobo! のコンポーネントやデータベースの設定を行わず、すぐに利用を開始することが可能です。
しかし、H2データベースはサンプルコンポーネント配布用として利用される軽量なリレーショナルデータベースです。 本番運用での利用を想定した環境設計ではありませんので、大規模運用や本番運用では、利用目的や状況に合わせた環境を構築する必要があります。

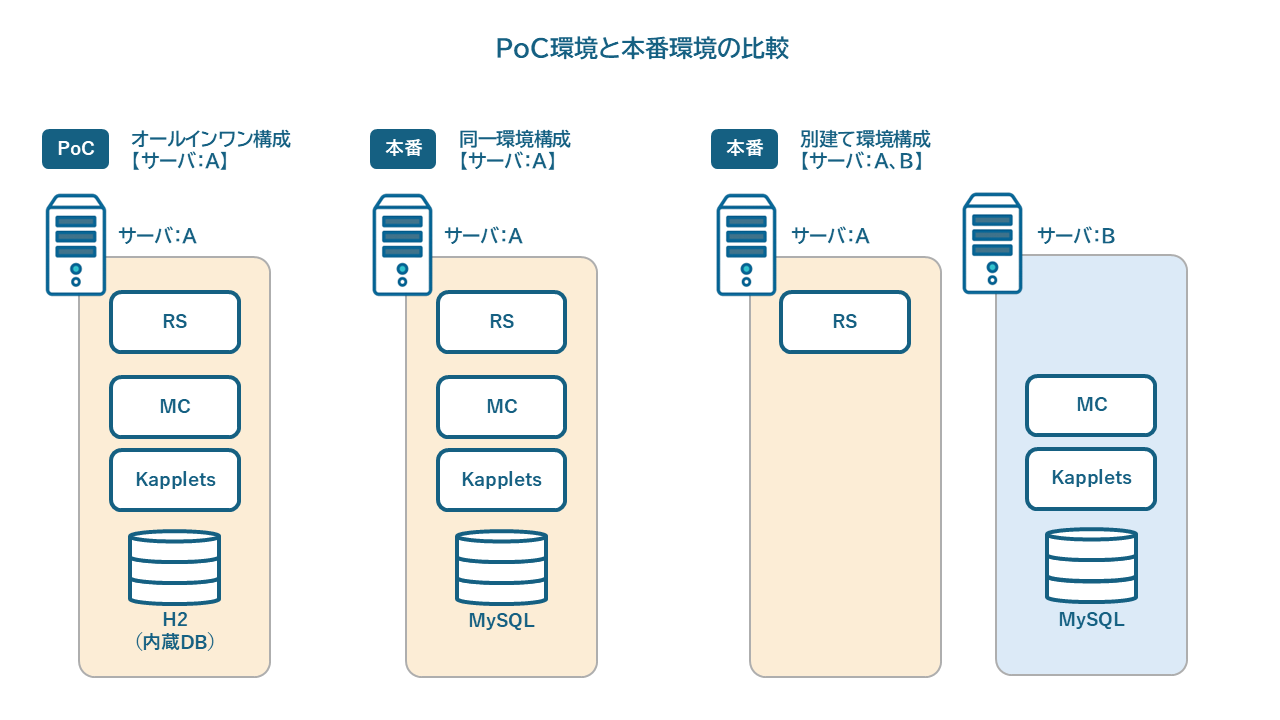

本番運用を想定した構成例
以下に本番運用を想定した構成例を示します。

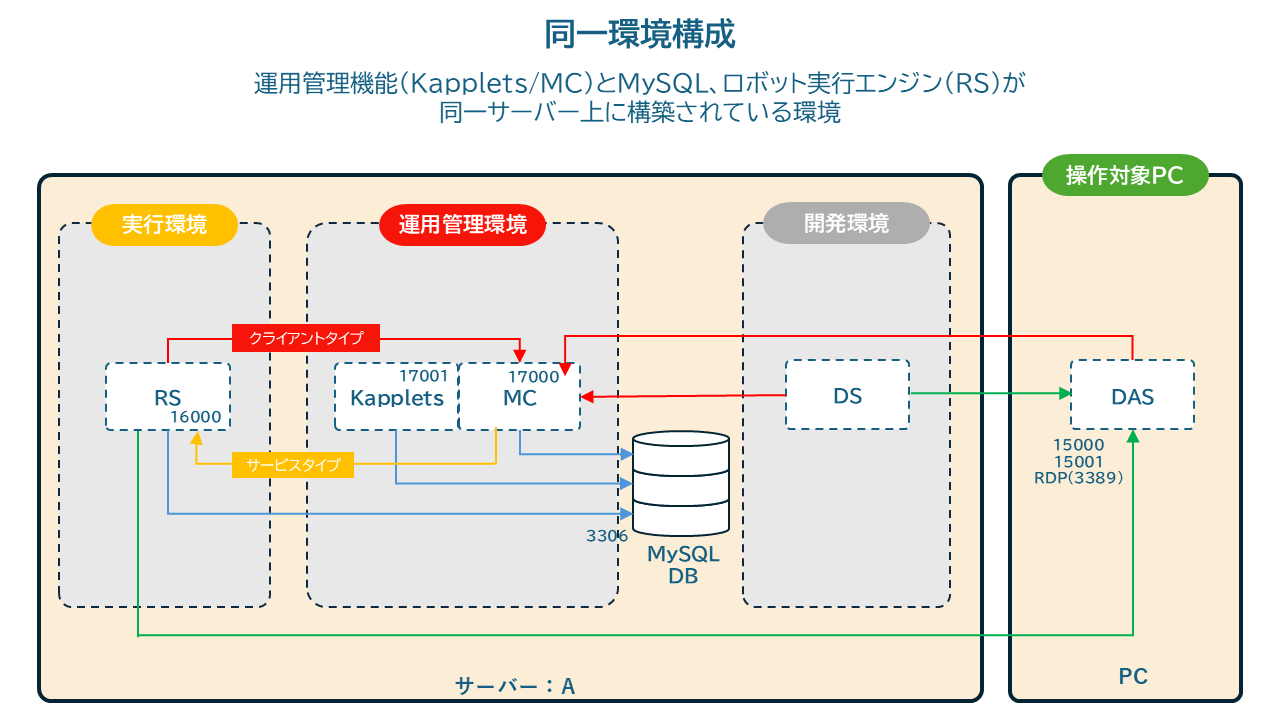

- 同一環境構成
- スタンダードな運用管理機能とロボット実行エンジンを同一サーバーに構築する構成です。

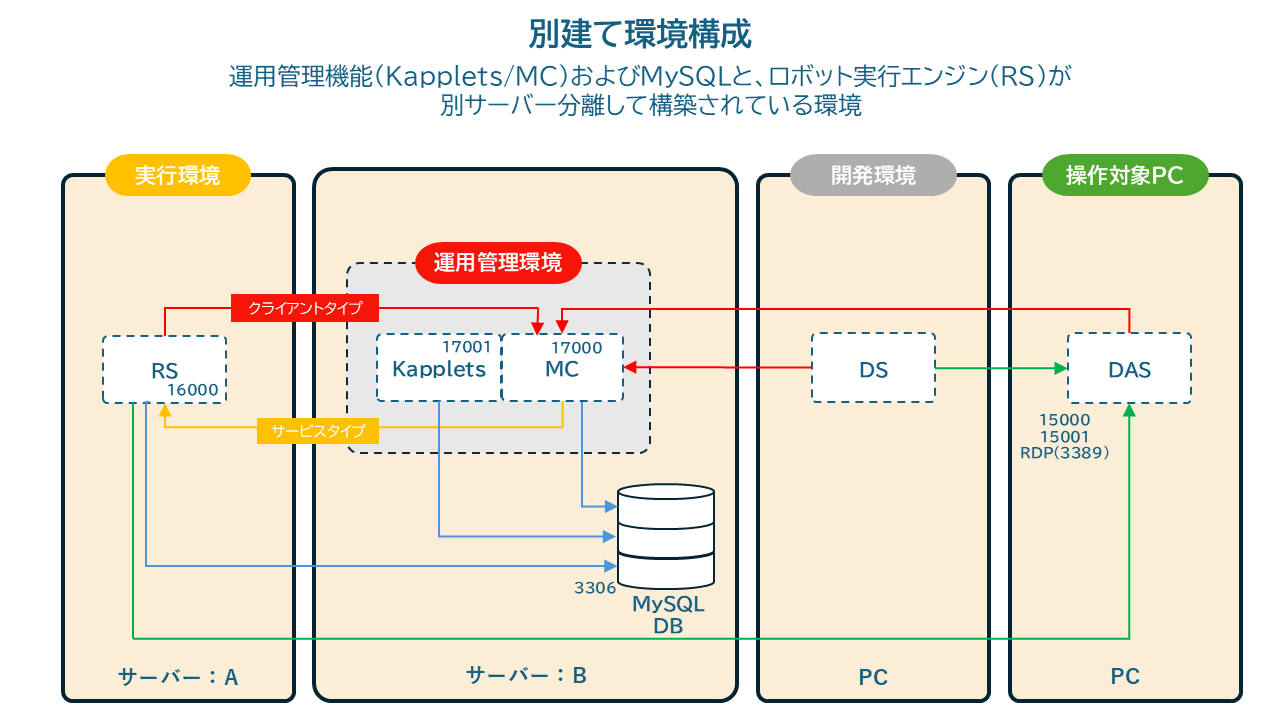

- 別建て環境構成
- 運用管理機能とロボット実行エンジンを別々のサーバーに構築する構成です。
処理能力を分散させ、向上させることができます。
環境構成図
同一構成の注意点
MC、Kapplets、RSの各コンポーネントは独立したプロセスとして動作します。
そのため、同一端末に複数のコンポーネントを稼働させる場合、特定のコンポーネントが過剰にメモリを使用すると、他のコンポーネントが必要なメモリを確保できず、起動失敗や実行時にエラーが発生する可能性があります。
このような状況を回避するため、各コンポーネントの設定ファイルに、使用する最大メモリを設定する必要があります。以下は端末のRAMに対し、同居する各コンポーネントに設定するセットのアップ時の最大メモリです。ただし、あくまで初期設定の目安であり、実際の利用規模やロボット数、リポジトリサイズに応じて調整が必要です。
メモリが8GB端末の場合の目安
| コンポーネント名 | 初期値の目安 |
|---|---|
| MC | 2048MB |
| Kapplets | 1024MB |
| RS | 2048MB |
※MySQLとOSの領域も考慮する必要があるため、メモリが8GBの端末にはひとつのコンポーネントをインストールしてご利用ください。
メモリが16GB端末の場合の目安
| コンポーネント名 | 初期値の目安 |
|---|---|
| MC | 4096MB |
| Kapplets | 1024~2048MB |
| RS | 4096MB |
※MySQLとOSの領域も考慮する必要があるため、MC/Kappletsの端末とRSの端末を分ける構成を推奨します。
※すべてのコンポーネントを1端末にインストールしたい場合は、後述するハードウエア要件の推奨要件を超えるスペックが必要となります。
BizRobo! Basic プロトコル・ポートについて
Bizrobo! ナレッジベースのBizRobo! Basic v202xのプロトコルとポート一覧からご確認ください。
