Apache Tomcatのインストール

本番環境を構築するにあたり、RoboServer（以下RS）から切り出したManagement Console（以下MC）を実行するWebコンテナ1として、Apache Tomcatをセットアップします。

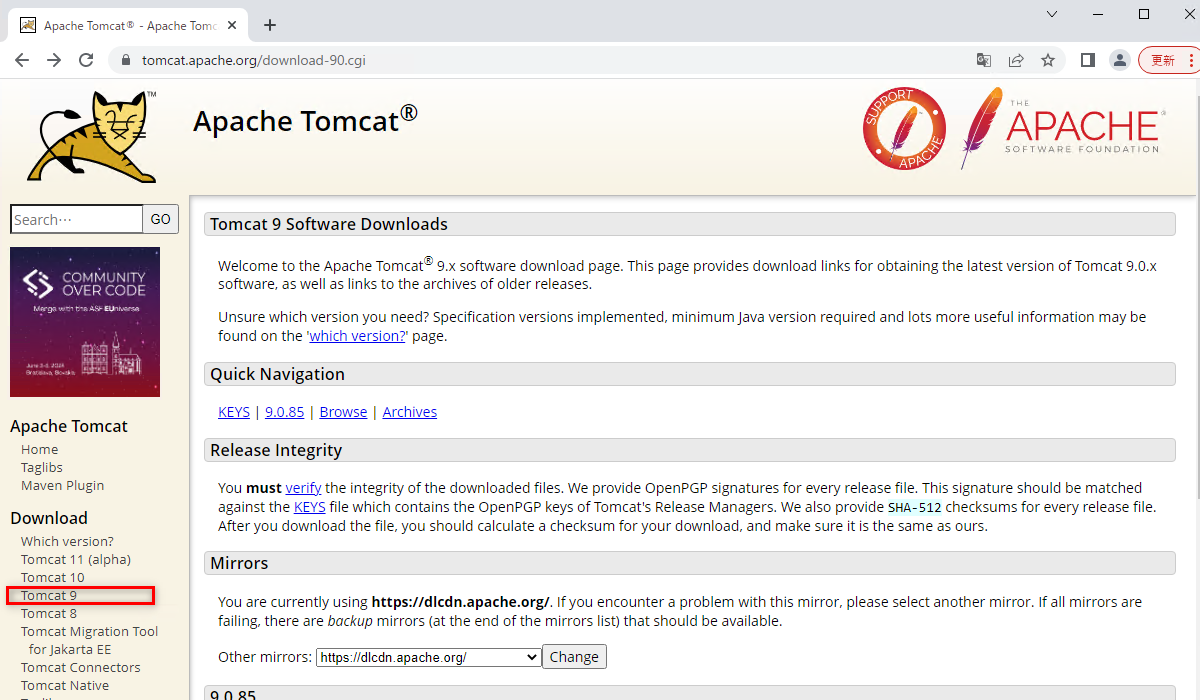

  1. 公式サイトにアクセスしてTomcat 9 Software Downloads のページに移動します。

    Apache Tomcat
    https://tomcat.apache.org/download-90.cgi


    ページ内のBinary Distributionsにある「32-bit/64-bit Windows Service Installer」を選択し、インストーラーをダウンロードします。 image.png

    Tomcat のバージョンについて

    本書では、「Tomcat9.0.85」で解説します。
    同バージョンを利用する場合は、以下アーカイブページから「apache-tomcat-9.0.85.exe」をダウンロードします。

    アーカイブページ （※即時DLが開始されます）

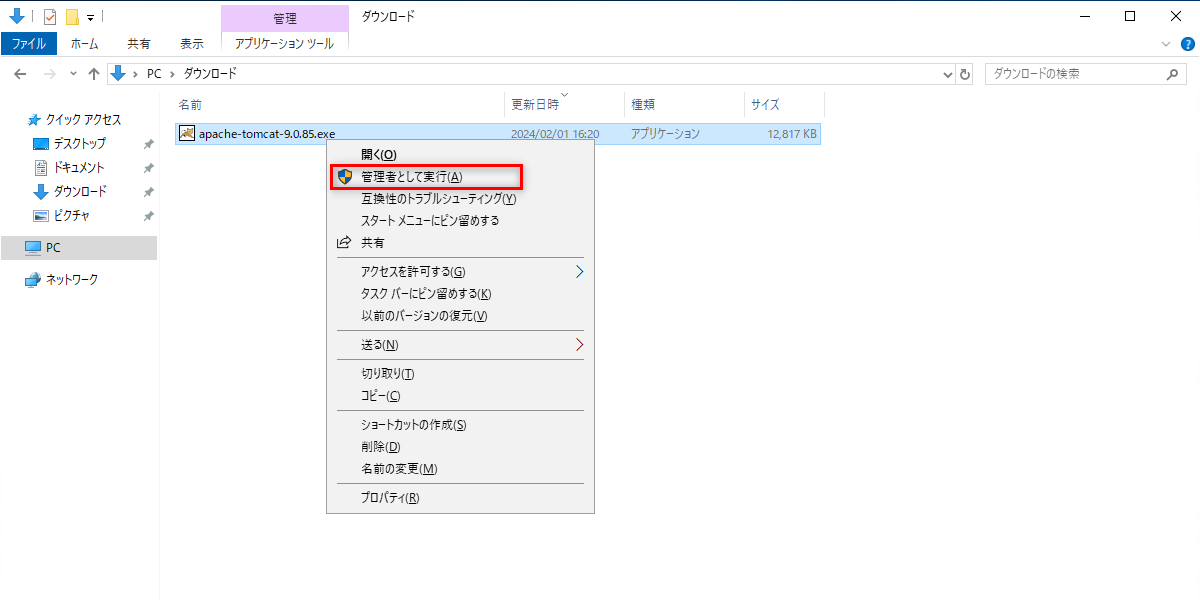

  2. ダウンロードした「apache-tomcat-9.0.85.exe」を右クリックし、［管理者として実行］をクリックします。

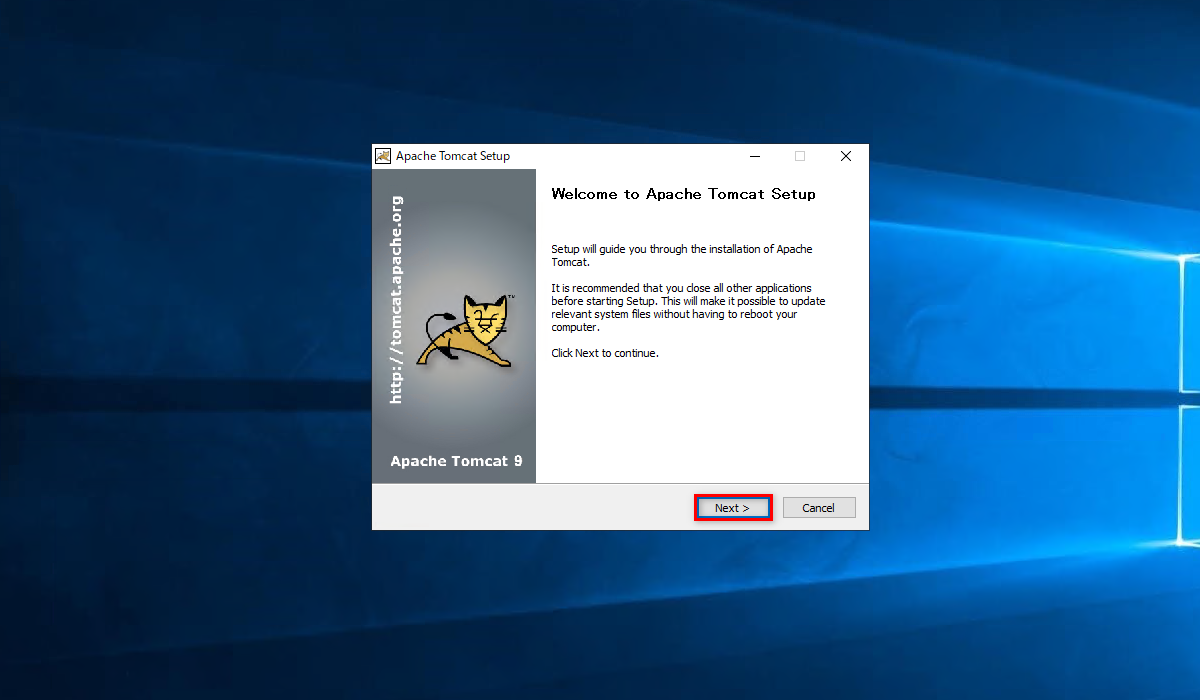

  3. 「Setup」画面が表示されます。［Next］＞［I agree］でページを進めます。

    ［Next］をクリックします。

    ［I agree］をクリックします。

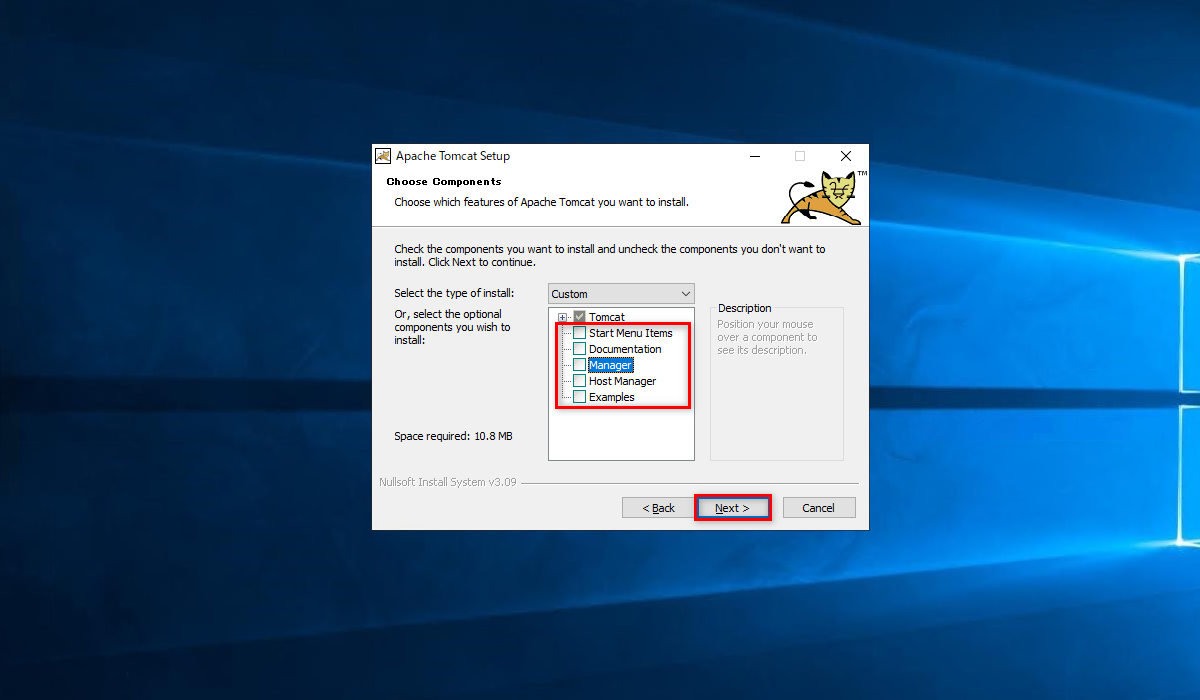

    「Choose Components」ページが表示されます。
    「Tomcat」以外のインストール項目のチェックをすべて外します。
    ［Next］をクリックします。

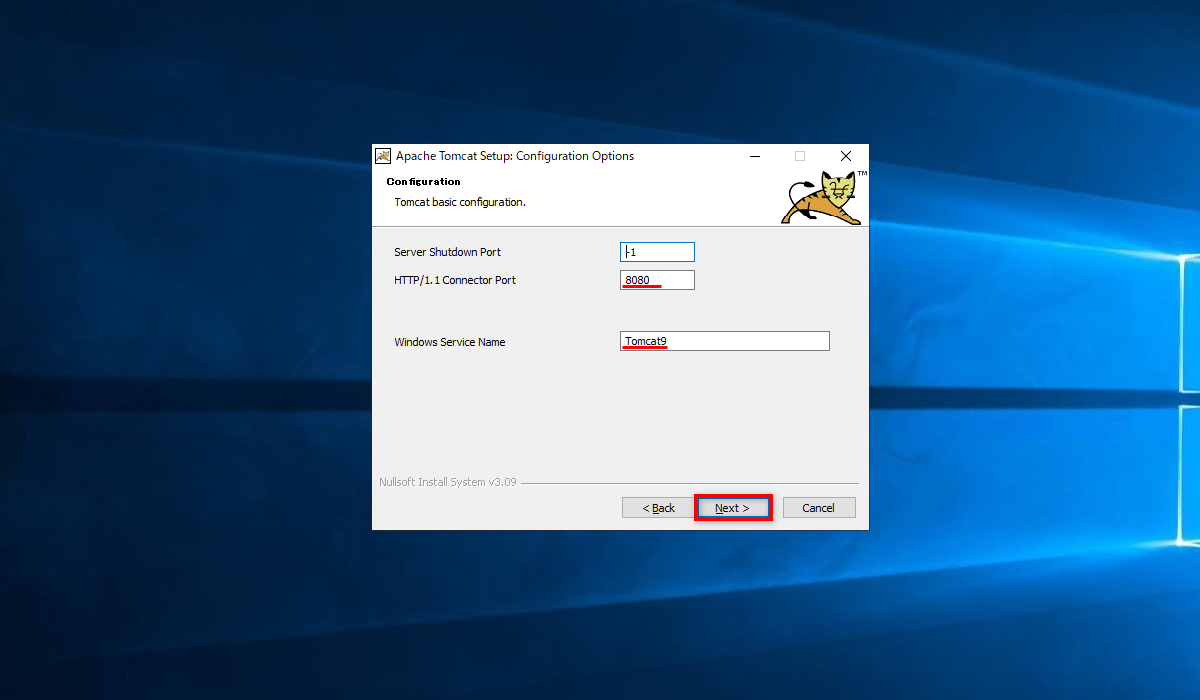

  4. Configurationの設定値が以下の通りにされていることを確認します。

    項目 値
    HTTP/1.1 Connector Port 8080
    Windows Server Name Tomcat9


    ［Next］をクリックします。 image.png

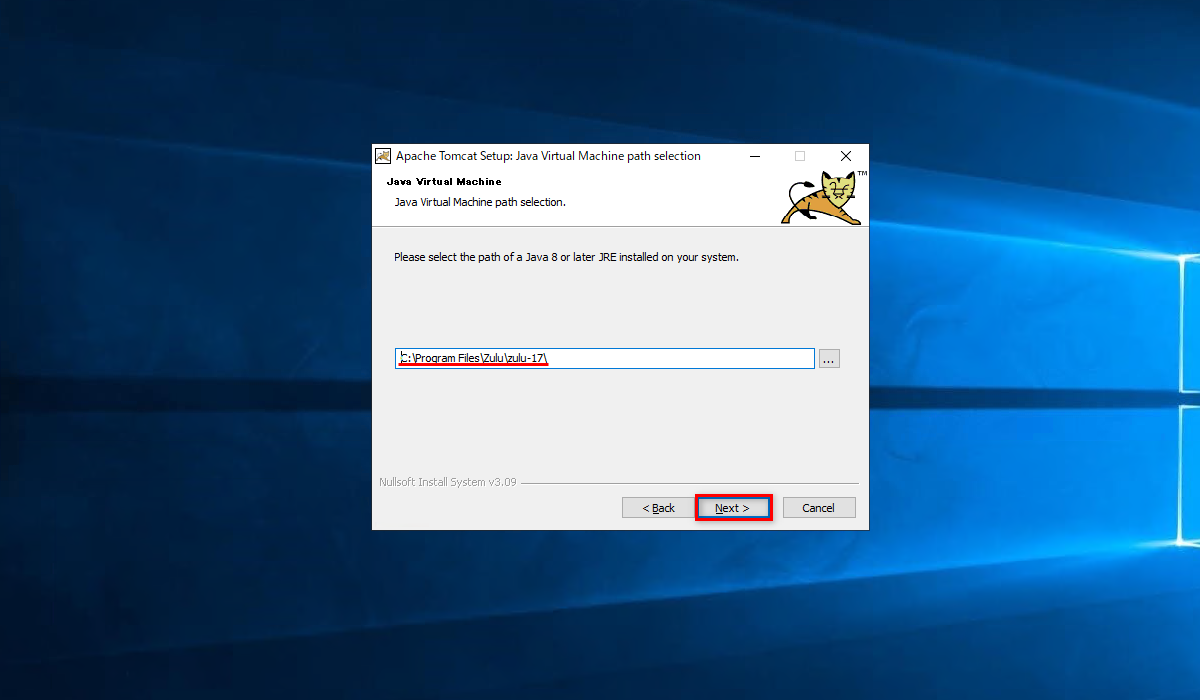

  5. Javaのインストール先のパスが設定されていることを確認します。2
    ※本手順書ではOpenJDK17をインストールするのでインストール先のパスが
    「C:\Program Files\Zulu\zulu-17」となっています。
    ［Next］をクリックします。

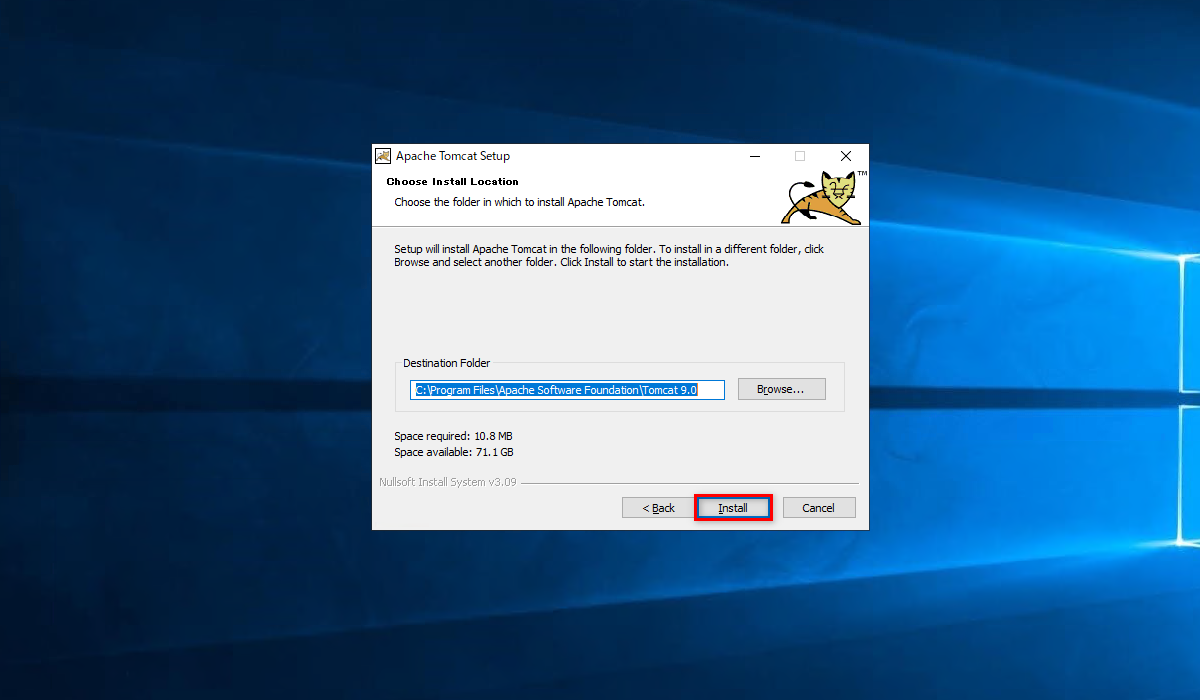

  6. インストール先のフォルダである［Destination Folder］で「Tomcat 9.0」フォルダの一つ上の階層にランダムな文字列を追記してから［Install］をクリックします。

    インストール先のフォルダパスの編集

    インストール先のフォルダパスはデフォルトのままにはせず、下記のような任意のランダムな文字列（赤文字部分）で階層を設けてください。

    C:\Program Files\Apache Software Foundation\615357a5e90b3d07fc0460fbc01d263b\Tomcat 9.0

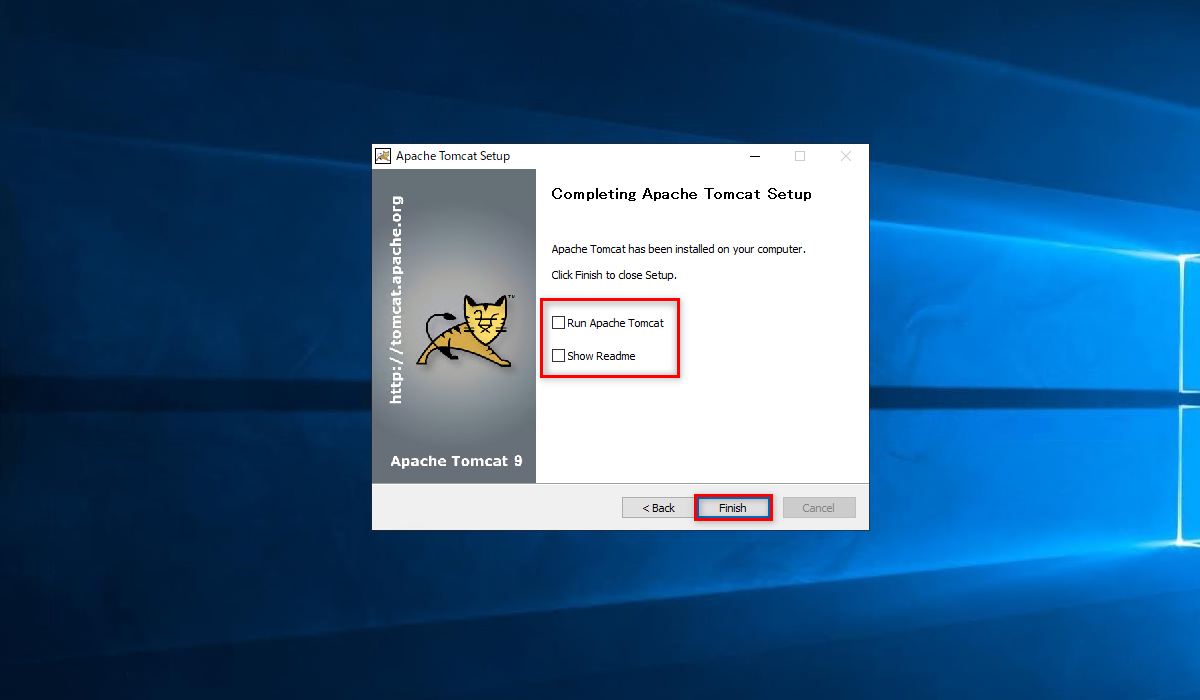

  7. ［Run Apache Tomcat］と［Show Readme」のチェックを外し、［Finish］をクリックします。


Tomcatのフォルダの構造

Tomcatは通常「C:\Program Files\Apache Software Foundation\Tomcat ＜バージョン＞」にインストールされます。Tomcatのフォルダの構造（概要）は以下の通りです。

📁 Tomcat 9.0
 ├─ 📁 bin         # Tomcatを起動・停止するバッチファイルやスクリプトが格納されています。
 ├─ 📁 conf        # Tomcatの設定ファイルが格納されています。
 │  └─ 📁 Catalina
 │      └─ 📁 localhost
 ├─ 📁 lib         # Tomcatが必要とするライブラリやクラスが格納されています。
 ├─ 📁 logs        # Tomcatのログファイルが格納されています。
 ├─ 📁 temp        # Tomcatが一時的に使用するファイルが格納されています。
 ├─ 📁 webapps     # TomcatにデプロイするWebアプリケーションが格納されています。
 │  ├─ 📁 docs       # 各アプリケーションはサブフォルダに配置します。
 │  ├─ 📁 examples
 │  ├─ 📁 host-manager
 │  ├─ 📁 manager
 │  └─ 📁 ROOT
 └─ 📁 work       # TomcatがJSPをサーブレットに変換したファイルやクラスが格納されています。
     └─ 📁 Catalina
         └─ 📁 localhost
             ├─ 📁 docs
             ├─ 📁 examples
             ├─ 📁 host-manager
             ├─ 📁 manager
             └─ 📁 ROOT

以上で、Tomcat のインストールは完了です。

Apache Tomcatの設定

Tomcatの初期設定を行います。設定の流れは以下の通りです。

  1. Tomcat9w.exeを起動する
  2. スタートアップの種類を変更する
  3. Java Virtual Machine のパスを変更する
  4. Java Heap Memory を増やす
  5. 接続確認をする

  1. 以下のフォルダ内にある［Tomcat9w.exe］を起動します。以下のコマンドを実行します。

    インストール先のフォルダパスの編集

    インストール先のフォルダパスはデフォルトのままにはせず、下記のような任意のランダムな文字列（赤文字部分）で階層を設けてください。

    C:\Program Files\Apache Software Foundation\615357a5e90b3d07fc0460fbc01d263b\Tomcat 9.0\bin

    フォルダパス

    C:\Program Files\Apache Software Foundation\＜ランダムな文字列＞\Tomcat 9.0\bin

    コマンドプロンプト
    cd "C:\Program Files\Apache Software Foundation\＜ランダムな文字列＞\Tomcat 9.0\bin"
start "" "Tomcat9w.exe"

    ユーザー制御アカウント画面が出た場合

    ユーザー制御アカウント画面「このアプリがデバイスに変更を加えることを許可しますか？」が表示された場合は、［はい］をクリックします。

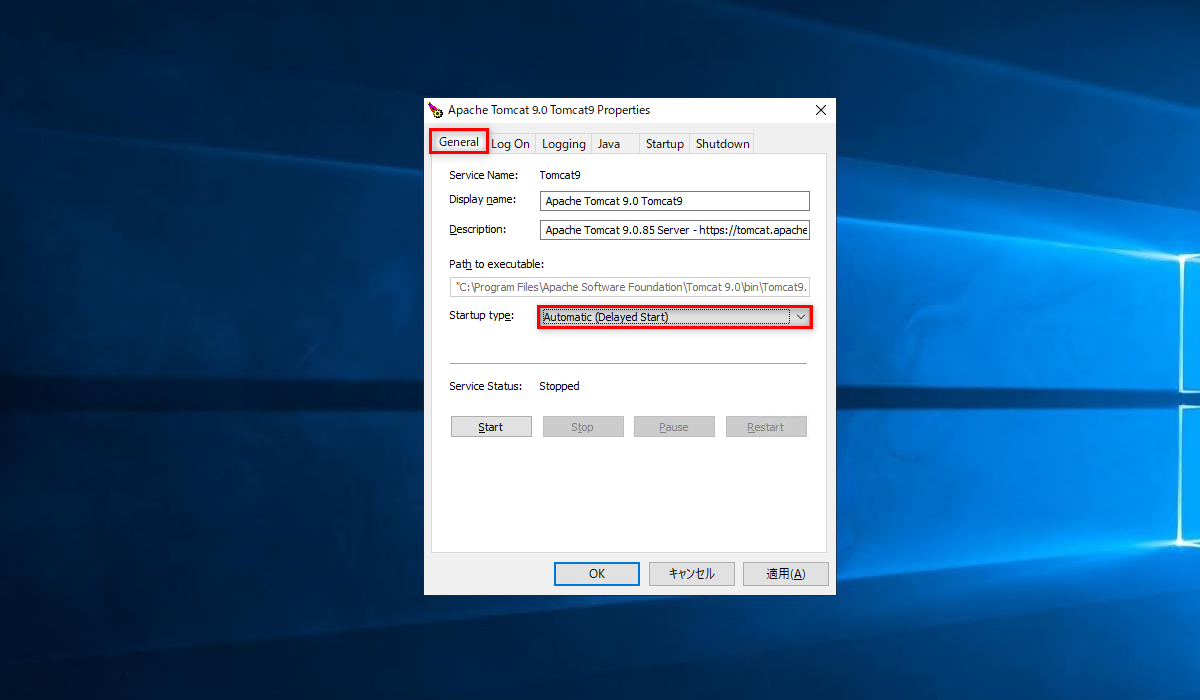

  1. 「Tomcat9 Properties」画面が表示されます。［General］タブを開き、「Startup type」を「Automatic(Delayed Start)」に変更します。


    Tomcatの起動方法について

    Automatic（Delayed Start）＝「自動（遅延開始）」は、
    より安全に起動するため、サーバー起動から2分後に起動する仕様になっています。

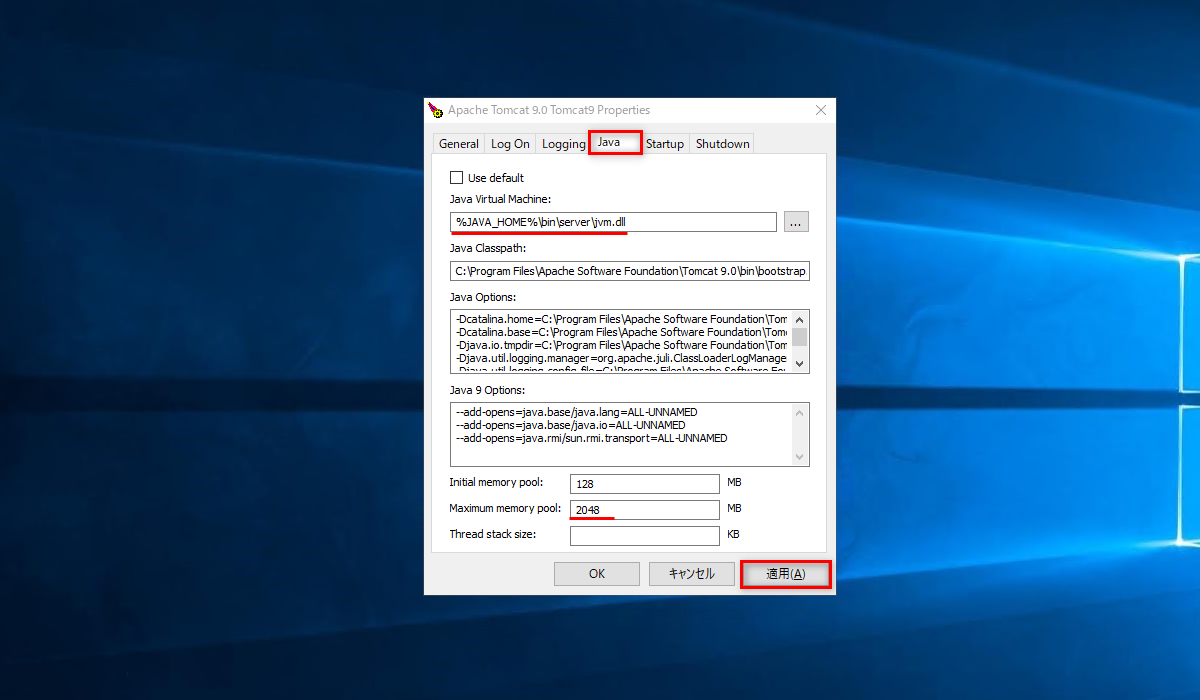

  2. ［Java］タブを開き、以下の通り設定値を変更します。設定後［適用］のみクリックします。

    Tomcat9w.exeについて

    この後の手順でも［Tomcat9w.exe］を使用しますので、［OK］で閉じず開いたままにしてください。

    Java Virtual Machine

    %JAVA_HOME%\bin\server\jvm.dll

    Maximum memory pool

    2048

    設定後の適用について

    設定後は必ず［適用］をクリックしてください。
    ［適用］をクリックしない場合、設定が反映されません。

ログの設定

これ以降に設定するMC、KappletsのログはTomcatから生成されます。
それらのログを保存するための設定を行います。

設定前のTomcatの停止

この設定を行う前に必ずTomcatを停止してください。
［Tomcat9w.exe］の［General］タブで「Service Status」の［Stop］をクリックすると停止します。

  1. logging.propertiesを編集し、ログの保存フォルダを指定します。 以下のフォルダにあるlogging.propertiesをテキストエディタで開きます。

    インストール先のフォルダパスの編集

    インストール先のフォルダパスはデフォルトのままにはせず、下記のような任意のランダムな文字列（赤文字部分）で階層を設けてください。

    C:\Program Files\Apache Software Foundation\615357a5e90b3d07fc0460fbc01d263b\Tomcat 9.0\conf

    フォルダパス

    C:\Program Files\Apache Software Foundation\＜ランダムな文字列＞\Tomcat 9.0\conf

  2. 以下ハイライト部分を書き換え上書き保存します。

    25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
    1catalina.org.apache.juli.AsyncFileHandler.level = FINE
1catalina.org.apache.juli.AsyncFileHandler.directory =${catalina.base}/logs
1catalina.org.apache.juli.AsyncFileHandler.prefix = catalina.
1catalina.org.apache.juli.AsyncFileHandler.maxDays = 90
1catalina.org.apache.juli.AsyncFileHandler.encoding = UTF-8

2localhost.org.apache.juli.AsyncFileHandler.level = FINE
2localhost.org.apache.juli.AsyncFileHandler.directory = ${catalina.base}/logs
2localhost.org.apache.juli.AsyncFileHandler.prefix = localhost.
2localhost.org.apache.juli.AsyncFileHandler.maxDays = 90
2localhost.org.apache.juli.AsyncFileHandler.encoding = UTF-8

3manager.org.apache.juli.AsyncFileHandler.level = FINE
3manager.org.apache.juli.AsyncFileHandler.directory = ${catalina.base}/logs
3manager.org.apache.juli.AsyncFileHandler.prefix = manager.
3manager.org.apache.juli.AsyncFileHandler.maxDays = 90
3manager.org.apache.juli.AsyncFileHandler.encoding = UTF-8

4host-manager.org.apache.juli.AsyncFileHandler.level = FINE
4host-manager.org.apache.juli.AsyncFileHandler.directory = ${catalina.base}/logs
4host-manager.org.apache.juli.AsyncFileHandler.prefix = host-manager.
4host-manager.org.apache.juli.AsyncFileHandler.maxDays = 90
4host-manager.org.apache.juli.AsyncFileHandler.encoding = UTF-8
    変更前：1catalina.org.apache.juli.AsyncFileHandler.directory =${catalina.base}/logs
    変更後：1catalina.org.apache.juli.AsyncFileHandler.directory = C:/LOGS/TOMCAT/CATALINA

    変更後記述

    1catalina.org.apache.juli.AsyncFileHandler.directory = C:/LOGS/TOMCAT/CATALINA
    変更前：2localhost.org.apache.juli.AsyncFileHandler.directory = ${catalina.base}/logs
    変更後：2localhost.org.apache.juli.AsyncFileHandler.directory = C:/LOGS/TOMCAT/LOCALHOST

    変更後記述

    2localhost.org.apache.juli.AsyncFileHandler.directory = C:/LOGS/TOMCAT/LOCALHOST
    変更前：3manager.org.apache.juli.AsyncFileHandler.directory = ${catalina.base}/logs
    変更後：manager.org.apache.juli.AsyncFileHandler.directory = C:/LOGS/TOMCAT/MANAGER

    変更後記述

    3manager.org.apache.juli.AsyncFileHandler.directory = C:/LOGS/TOMCAT/MANAGER

    変更前：4host-manager.org.apache.juli.AsyncFileHandler.directory = ${catalina.base}/logs
    変更後：4host-manager.org.apache.juli.AsyncFileHandler.directory = C:/LOGS/TOMCAT/HOSTMANAGER

    変更後記述

    4host-manager.org.apache.juli.AsyncFileHandler.directory = C:/LOGS/TOMCAT/HOSTMANAGER

    ログファイルの保存期間について

    ログファイルの保存期間は、デフォルトで90日間です。保存期間を変更したい場合は、logging.propertiesのハイライト部分「maxDays」の数値を編集してください。

    25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
    1catalina.org.apache.juli.AsyncFileHandler.level = FINE
1catalina.org.apache.juli.AsyncFileHandler.directory = C:/LOGS/TOMCAT/CATALINA
1catalina.org.apache.juli.AsyncFileHandler.prefix = catalina.
1catalina.org.apache.juli.AsyncFileHandler.maxDays = 90
1catalina.org.apache.juli.AsyncFileHandler.encoding = UTF-8

2localhost.org.apache.juli.AsyncFileHandler.level = FINE
2localhost.org.apache.juli.AsyncFileHandler.directory = C:/LOGS/TOMCAT/LOCALHOST
2localhost.org.apache.juli.AsyncFileHandler.prefix = localhost.
2localhost.org.apache.juli.AsyncFileHandler.maxDays = 90
2localhost.org.apache.juli.AsyncFileHandler.encoding = UTF-8

3manager.org.apache.juli.AsyncFileHandler.level = FINE
3manager.org.apache.juli.AsyncFileHandler.directory = C:/LOGS/TOMCAT/MANAGER
3manager.org.apache.juli.AsyncFileHandler.prefix = manager.
3manager.org.apache.juli.AsyncFileHandler.maxDays = 90
3manager.org.apache.juli.AsyncFileHandler.encoding = UTF-8

4host-manager.org.apache.juli.AsyncFileHandler.level = FINE
4host-manager.org.apache.juli.AsyncFileHandler.directory = C:/LOGS/TOMCAT/HOSTMANAGER
4host-manager.org.apache.juli.AsyncFileHandler.prefix = host-manager.
4host-manager.org.apache.juli.AsyncFileHandler.maxDays = 90
4host-manager.org.apache.juli.AsyncFileHandler.encoding = UTF-8

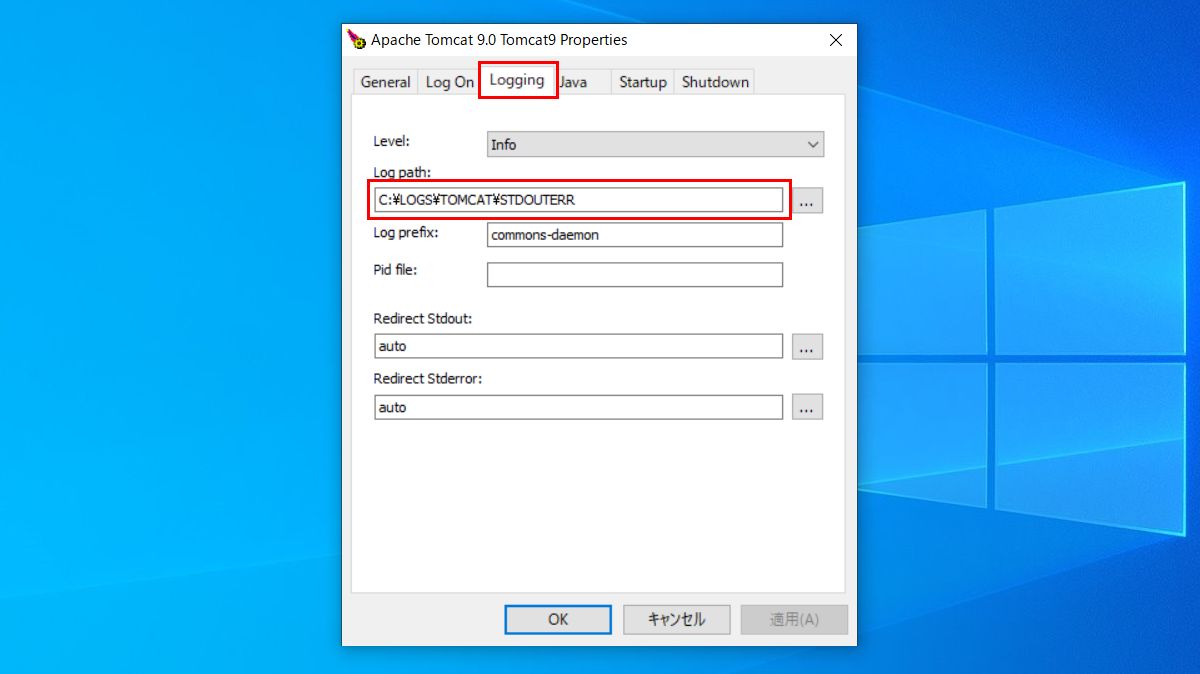

  3. Tomcatにログの保存先を設定します。 ［Tomcat9w.exe］に戻り、［Logging］タブを選択し［Log path］に以下を入力します。

    C:\LOGS\TOMCAT\STDOUTERR

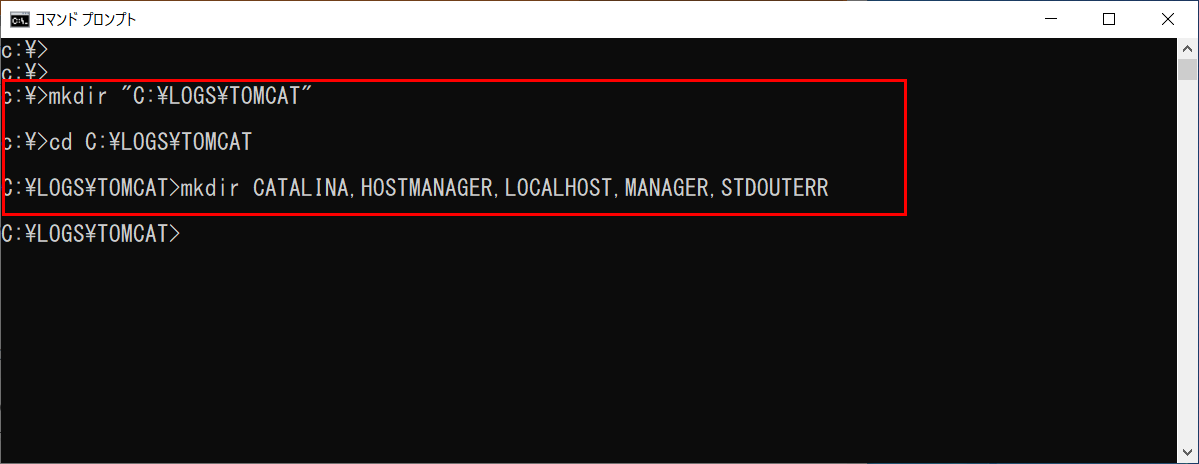

  4. ログを保存するフォルダを作成します。 コマンドプロンプトを起動し、以下のコマンドを貼り付け、フォルダを作成します。

    mkdir "C:\LOGS\TOMCAT"
cd C:\LOGS\TOMCAT
mkdir CATALINA,HOSTMANAGER,LOCALHOST,MANAGER,STDOUTERR

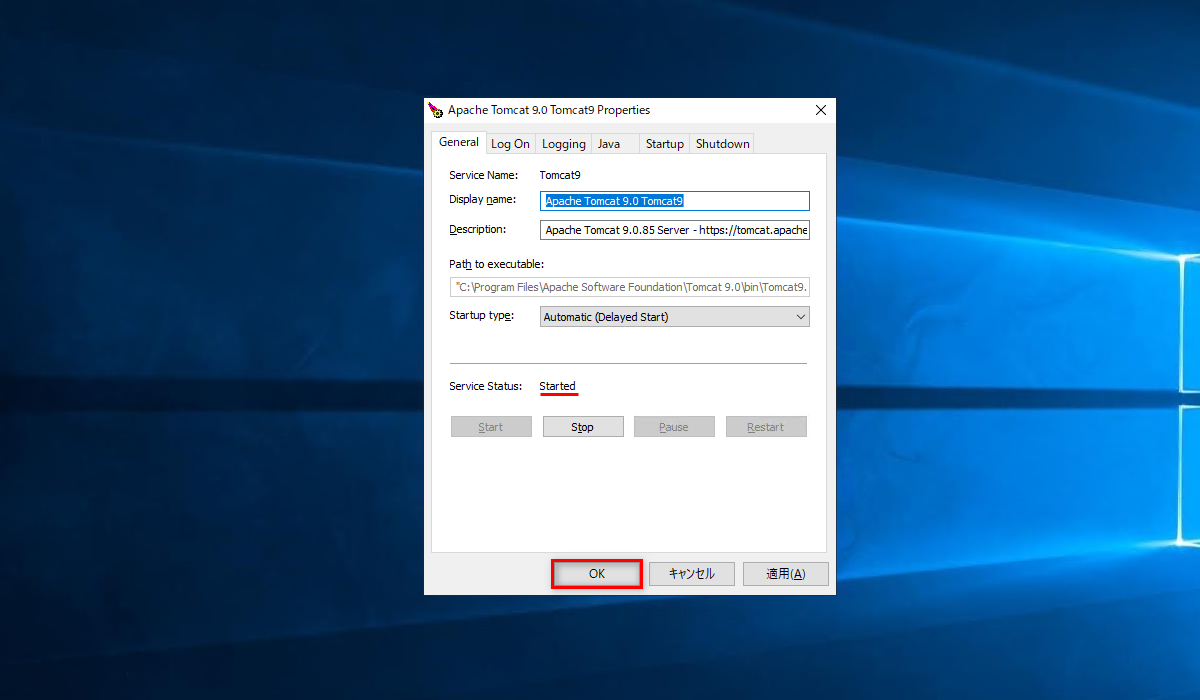

  5. Tomcatを起動します。［Tomcat9w.exe］に戻り、［General］タブを開き、「Service Status」の［Start］ボタンをクリックします。


    「Service Status」が「Started」になったら［OK］をクリックします。


作業完了確認

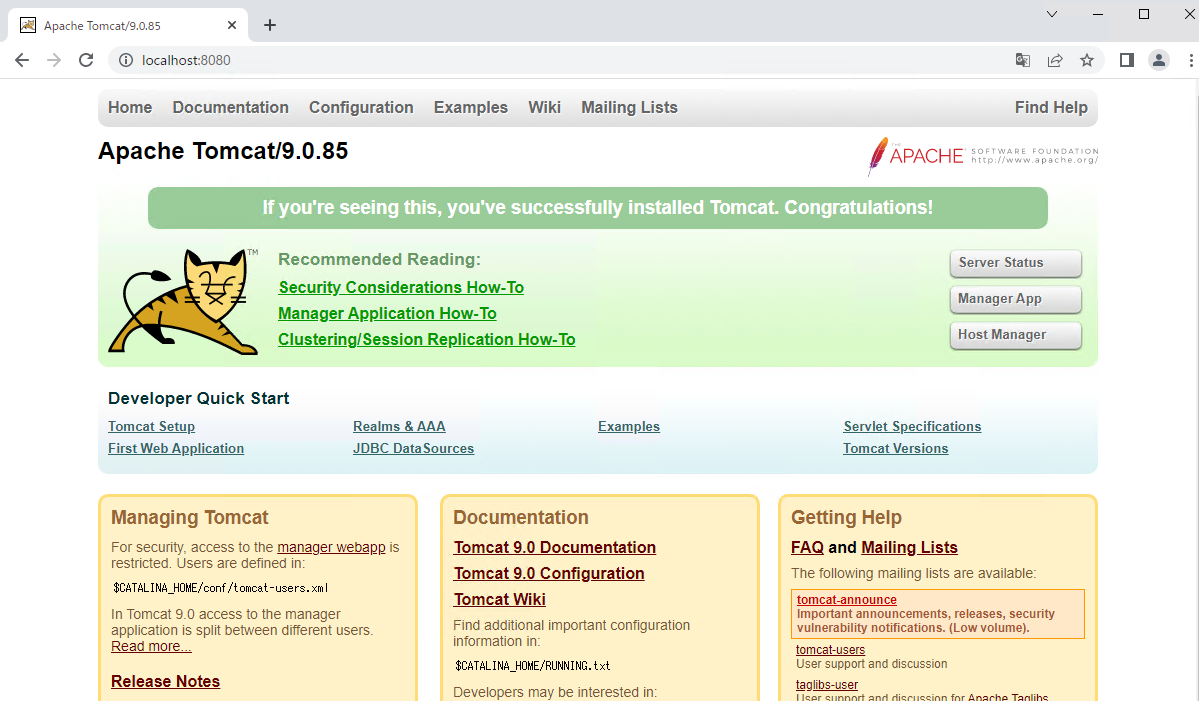

ブラウザで http://localhost:8080/ を開きます。
下記のページが表示されたらTomcatの起動は完了です。

Tomcat起動までにかかる時間

ブラウザ表示されるまで2～3分かかる場合があります。


ログの設定を確認します。 logging.propertiesを開き、記述が下記ハイライトの通りになっているかを確認します。

logging.properties保存場所

25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
1catalina.org.apache.juli.AsyncFileHandler.level = FINE
1catalina.org.apache.juli.AsyncFileHandler.directory = C:/LOGS/TOMCAT/CATALINA
1catalina.org.apache.juli.AsyncFileHandler.prefix = catalina.
1catalina.org.apache.juli.AsyncFileHandler.maxDays = 90
1catalina.org.apache.juli.AsyncFileHandler.encoding = UTF-8

2localhost.org.apache.juli.AsyncFileHandler.level = FINE
2localhost.org.apache.juli.AsyncFileHandler.directory = C:/LOGS/TOMCAT/LOCALHOST
2localhost.org.apache.juli.AsyncFileHandler.prefix = localhost.
2localhost.org.apache.juli.AsyncFileHandler.maxDays = 90
2localhost.org.apache.juli.AsyncFileHandler.encoding = UTF-8

3manager.org.apache.juli.AsyncFileHandler.level = FINE
3manager.org.apache.juli.AsyncFileHandler.directory = C:/LOGS/TOMCAT/MANAGER
3manager.org.apache.juli.AsyncFileHandler.prefix = manager.
3manager.org.apache.juli.AsyncFileHandler.maxDays = 90
3manager.org.apache.juli.AsyncFileHandler.encoding = UTF-8

4host-manager.org.apache.juli.AsyncFileHandler.level = FINE
4host-manager.org.apache.juli.AsyncFileHandler.directory = C:/LOGS/TOMCAT/HOSTMANAGER
4host-manager.org.apache.juli.AsyncFileHandler.prefix = host-manager.
4host-manager.org.apache.juli.AsyncFileHandler.maxDays = 90
4host-manager.org.apache.juli.AsyncFileHandler.encoding = UTF-8

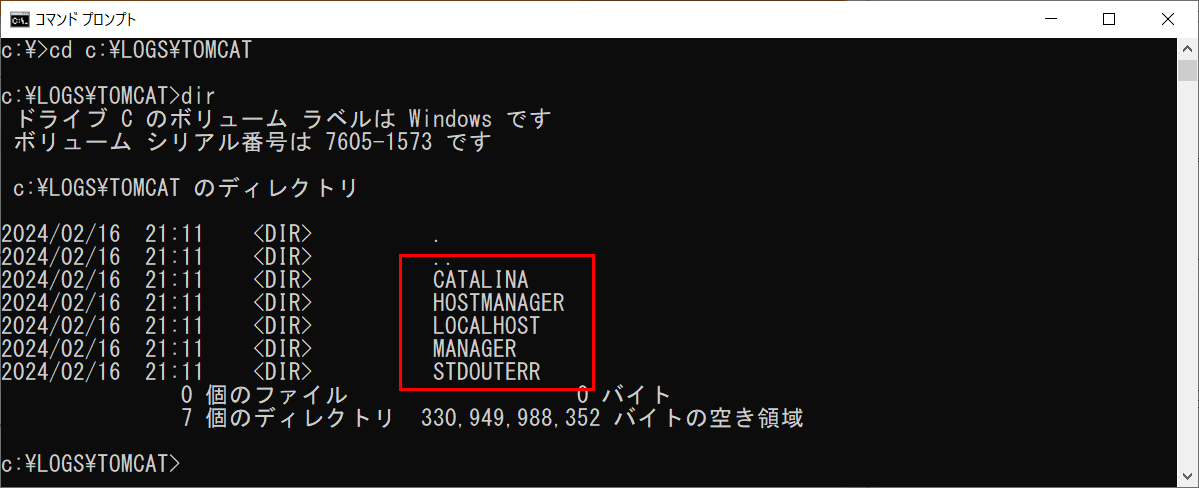

ログ保存フォルダが作成されていることを確認します。コマンドプロンプトを起動し、以下のコマンドを貼り付けます。

cd c:\LOGS\TOMCAT
dir
以下のようにフォルダ名が表示されていることを確認します。 image.png

以上で、Tomcat のセットアップは完了です。
次は、MySQLのセットアップを行います。

  1. Webコンテナとは、Webサーバー上で動作するJava言語で開発されたソフトウェア部品（JavaサーブレットやJSP）の実行環境となるソフトウェアです。 ↩

  2. 利用するソフトウェア（JDK）の種類によりバスは変動しますので、適宜読み替えてください。 ↩
